7 tekijää, jotka on otettava huomioon ostettaessa teollisuusletkuliittimiä

Pikavastaus: Mitä tarkistaa ennen ostamista Teollisuuden letkuliittimet

Oikean teollisuusletkuliittimen valinta riippuu seitsemästä käytännön tekijästä: materiaali ja korroosionkestävyys, paineluokitus, koko ja kierrestandardi, liitäntätapa ja tiivistysmenetelmä, lämpötila-alue, valmistuslaatu ja toimittajan kyky. Näiden seitsemän tekijän sovittaminen todelliseen työympäristöön on suorin tapa vähentää vuotoja, ennenaikaista kulumista ja suunnittelemattomia seisokkeja hydraulisissa ja nesteensiirtojärjestelmissä. Alla olevissa osissa käydään läpi kunkin tekijän viitetaulukot ja vertailutiedot, jotka kattavat vakioletkuliitännät, teollisuusletkuliittimet ja teollisuuden standardiletkuliitosvaihtoehdot.

Kuljetettavan nesteen materiaalin valinta ja korroosionkestävyys
Paineluokitus vastaa järjestelmän käyttöpainetta ja turvamarginaalia
Liittimen koko ja kierretyyppi kohdistettu letkun ja varusteporttien kanssa
Tärinä- ja reititystarpeisiin sopiva liitäntätapa ja tiivistysmenetelmä
Lämpötila-alue yhteensopiva sekä ympäristön että mediaolosuhteiden kanssa
Valmistuslaatu ja pintakäsittely vaikuttavat pitkäjänteiseen suorituskykyyn
Toimittajan valmiudet yhdenmukaisiin toimituksiin ja mukautettuihin kokoonpanoihin

Materiaalin valinta ja korroosionkestävyys

Teollisuuden letkuliittimen perusmateriaali määrää suurelta osin sen, kuinka se käyttäytyy asennuksen jälkeen. Hiiliteräsliittimet ovat yleisiä yleisissä hydraulipiireissä, joissa kustannustehokkuus ja mekaaninen lujuus ovat tärkeimpiä huolenaiheita. ruostumattomasta teräksestä valmistettu letkuliitin on yleensä suositeltava kemian-, meri-, elintarvike- tai farmaseuttisissa olosuhteissa, joissa korroosionkestävyys ja puhtaus ovat tärkeämpiä kuin raakalujuus. Messinkiliittimet, joita käytetään usein messinkiletkuliittimenä, esiintyvät yleensä matalapaineisissa ilma- ja vesilinjoissa, koska messinki kestää lievää korroosiota ja on helppo työstää tarkkoihin kierremuotoihin.

Pintakäsittelyllä on tukirooli perusmateriaalin rinnalla. Hiili- ja seosteräsliittimien sinkki- tai sinkki-nikkelipinnoitus lisää suojaavan esteen pinnan hapettumista vastaan, kun taas ruostumattomasta teräksestä valmistetut liittimet riippuvat niiden luontaisesta kromipitoisuudesta levitetyn pinnoitteen sijaan. Valinta näiden materiaaliperheiden välillä tulee aloittaa kuljetettavasta nesteestä, koska tietyt kemikaalit ja hydrauliöljyt kiihdyttävät sopimattomien metallien korroosiota paljon nopeammin kuin yleiskäyttöisissä sovelluksissa.

Yleinen materiaaliviite standardiletkuliittimien ja teollisuusletkuliitosten valmistukseen
Materiaali	Korroosionkestävyys	Tyypilliset sovellukset	Yhteinen pintakäsittely
Hiiliteräs	Kohtalainen	Yleiset hydraulijärjestelmät, koneet	Sinkki- tai fosfaattipinnoitus
Ruostumaton teräs	Korkea	Kemia, elintarvike, meri, lääke	Passivoitu viimeistely
Messinki	Kohtalainen to High	Matalapaineilma- ja vesiputket	Nikkelöinti valinnainen
Seosteräs	Korkea with plating	Korkea pressure hydraulic circuits	Sinkki-nikkelipinnoitus

Syövyttävässä tai hygieenisessä ympäristössä työskentely ruostumattomasta teräksestä valmistettujen teollisuusletkujen valmistajan kanssa, joka voi neuvoa passivointi- ja viimeistelylaatua, tekee materiaalinvalintaprosessista usein huomattavasti yksinkertaisempaa useampaa nestetyyppiä arvioivien insinööriryhmien kannalta.

Paineluokitus ja työolosuhteet

Jokainen teollisuusletkuliitin on suunniteltu työpainealueen ympärille yhden numeron sijaan, ja tämän alueen tulisi istua mukavasti järjestelmän todellisen käyttöpaineen yläpuolella, ja siinä on tilaa painepiikeille. Työpaineen sekoittaminen murtumispaineeseen on yleinen virhe: työpaine kuvaa painetta, jolla liittimen on tarkoitus toimia jatkuvasti, kun taas murtopaine kuvaa mekaanisen vian kohtaa testiolosuhteissa, eivätkä nämä kaksi numeroa ole keskenään vaihdettavissa hydraulista tai pneumaattista piiriä suunniteltaessa.

Yleiset vertailupainealueet sovitusmateriaalin mukaan, todelliset arvot vaihtelevat koon ja rakenteen mukaan

Korkeammalla jatkuvalla paineella toimivat järjestelmät hyötyvät työskentelystä korkeapaineletkuliittimien valmistajan kanssa, joka dokumentoi kunkin tuotesarjan käyttöpainealueen, mikä auttaa huoltotiimiä suunnittelemaan vaihtoaikatauluja todellisten käyttöolosuhteiden mukaan eikä riippumattomista laitteista johtuvien oletusten perusteella.

Sovituskoko- ja kierretyyppistandardit

Oikea mitoitus alkaa sovittamalla sovitusreikä letkun sisähalkaisijaan ja sitten varmistamalla, että kierremuoto vastaa pumpun, venttiilin tai sylinterin liitäntäaukkoon. Teollisuuden standardiletkuliitin on rakennettu tunnettujen mittasuhteiden, kuten NPT, BSP, JIC, ORFS ja metristen kierteiden, mukaisesti, mikä mahdollistaa eri tuotantoerien komponenttien vaihdon ennustettavasti. Jotta voit lukea letkunliittimen kokotaulukon oikein, tarkista kierteen ulkohalkaisija, laske kierteet tuumaa kohden tai kierteen nousu ja vertaa molempia lukuja vertailutaulukkoon ennen varaosan tilaamista.

Yleiset letkuliitoskierretyypit, joihin viitataan teollisuusstandardin letkuliitinvalikoimassa
Langan tyyppi	Yhteinen alue	Tyypillinen kokoalue	Tiivistysmenetelmä
NPT	Pohjois-Amerikassa	1/8 tuumaa - 2 tuumaa	Kartiomainen kierretiiviste
BSP	Eurooppa, Aasia	1/8 tuumaa - 2 tuumaa	Rinnakkainen kierre aluslevyllä tai kartiotiivisteellä
JIC	Globaali hydrauliikka	Viivan koko 4-32	37 asteen laippatiiviste
ORFS	Globaali hydrauliikka	Viivan koko 4-32	O-rengas kasvotiiviste
Metrinen	Eurooppa, Aasia	M10 - M42	O-rengas tai liimattu aluslevyn tiiviste

Yleinen kierrestandardien viitejakauma teollisuusletkuliitosten erittelyissä

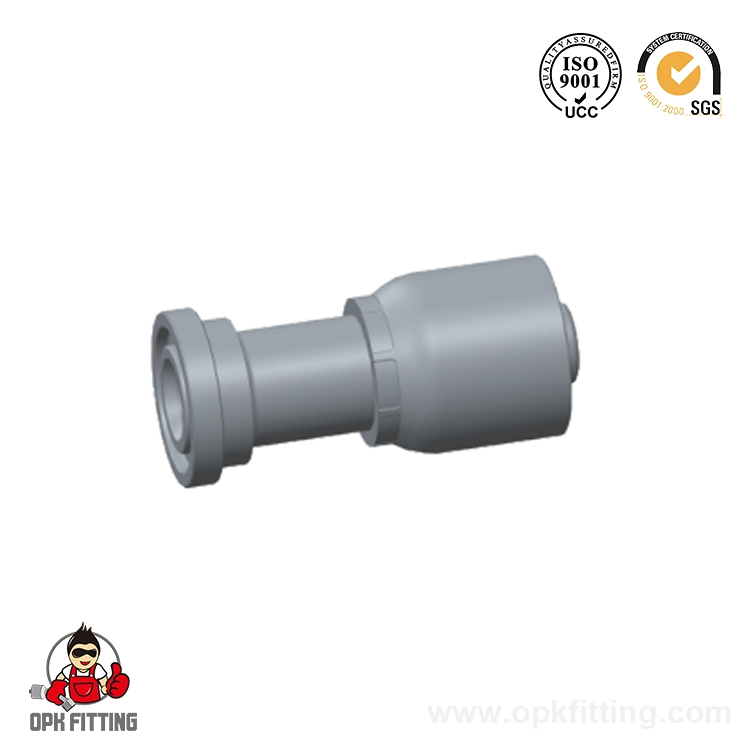

Liitäntätyyli ja tiivistysmenetelmä

Kalusteen fyysinen sijoittelu vaikuttaa sekä asennukseen että pitkän aikavälin luotettavuuteen. Oikean kokoonpanon valitseminen suorista liittimistä, kulmaliittimistä, T-liittimistä, sovittimista ja liittimistä auttaa vähentämään letkun rasitusta ja yksinkertaistaa reititystä ahtaissa laitetiloissa.

Suorat liittimet tarjoavat suoran yhteyden letkun ja portin välille
45 tai 90 asteen kulmassa olevia kulmaliitoksia käytetään, kun tilaa on rajoitetusti tai letkun on vaihdettava suuntaa
Teeliittimet jakavat tai yhdistävät virtauksen kahden linjan välillä yhdestä liitoskohdasta
Adapterit yhdistävät erityyppisiä tai -kokoisia liittimiä toisiinsa
Kytkimet mahdollistavat nopean liittämisen ja irrottamisen usein huolletuissa linjoissa

Tiivistysmenetelmä on yhtä tärkeä kuin liitoksen muoto. O-rengastiivisteet, kartiokierretiivisteet, laippatiivisteet ja tiivistetiivisteet reagoivat kukin eri tavalla tärinään, lämpökiertoon ja toistuvaan kokoonpanoon. Piireissä, joissa liikettä tai tärinää esiintyy usein, pintatiivisteen rakenne kestää paremmin toistuvien kiristysjaksojen aikana kuin kartiomainen kierretiiviste, joka perustuu kierteen muodonmuutokseen tiivistykseen.

Lämpötila-alueen ja materiaalien yhteensopivuus

Lämpötila vaikuttaa sekä liitosmateriaaliin että sen sisällä olevaan tiivistemateriaaliin. Hydrauliöljypiirit, paineilmalinjat ja kemikaalien siirtojärjestelmät esittävät kukin erilaisia ympäristön lämpötilan ja väliaineen sisäisen lämpötilan yhdistelmiä, ja liittimeen valitun tiivistemateriaalin tulee olla yhteensopiva molempien äärimmäisyyksien kanssa, joita sovellus todennäköisesti kohtaa käyttöikänsä aikana.

Yleiset vertailulämpötila-alueet yleisille tiivistemateriaaleille, joita käytetään letkuliitoskokoonpanoissa
Tiivisteen materiaali	Tyypillinen matala lämpötila	Tyypillinen korkea lämpötila	Yhteinen käyttö
Nitriili	-40 F	250 F	Yleiset hydrauliöljyt ja vesipohjaiset nesteet
Fluorihiili	-15 F	400 F	Korkeaer temperature and chemical resistant applications
PTFE	-100 F	500 F	Laaja kemiallinen kestävyys ja laaja käyttölämpötila-alue

Mediayhteensopivuus ylittää pelkän lämpötilan. Jotkut hydraulinesteet ja puhdistuskemikaalit ovat vuorovaikutuksessa tiettyjen elastomeerien kanssa ajan myötä, jolloin tiiviste turpoaa, kovettuu tai menettää kimmoisuuttaan jo paljon ennen kuin itse liitinrungossa näkyy kulumisen merkkejä, minkä vuoksi tiivistemateriaali ansaitsee määrittelyssä saman huomion kuin liitosmateriaali.

Valmistuksen laatu ja käyttöikä

Valmistusmenetelmä vaikuttaa siihen, kuinka johdonmukaisesti liitin toimii toistuvassa painejaksossa. Taotut liittimet tarjoavat yleensä tiheämmän sisäraerakenteen kuin valuhelat, mikä tukee tasaisempaa jännityksen jakautumista kierteen ja tiivistyspintojen ympärillä. Pinnan viimeistelyn laatu, mukaan lukien tasainen pinnoitteen paksuus ja sileät tiivistyspinnat, vaikuttaa myös siihen, kuinka hyvin liitin kestää korroosiota ja säilyttää tiiviin tiiviyden monien kokoonpano- ja purkujaksojen aikana.

Yleinen käyttöikä vertailu materiaalityypeittäin, todelliset tulokset riippuvat käyttöolosuhteista ja huollosta

Letkuliittimen käyttöikä ei ole kiinteä luku. Se kuvastaa materiaalin, paineen kiertotaajuuden, välineiden yhteensopivuuden ja järjestelmän johdonmukaisen tarkastuksen yhteisvaikutusta. Oikein työympäristöönsä sovitetut ja säännöllisesti tarkastetut varusteet pysyvät käytössä huomattavasti pidempään kuin näitä tekijöitä huomioimatta valitut varusteet.

Toimittajan valmiudet ja räätälöintituki

Jopa hyvin määritelty sovitus riippuu jatkuvasta tuotannon laadusta, jotta se toimii odotetulla tavalla. Työskentely vakiintuneen teollisuusletkuliitosvalmistajan kanssa, joka säilyttää vakaat mittatoleranssit tuotantoerien välillä, vähentää sovitusongelmien riskiä, kun eri tilauksista peräisin olevia komponentteja asennetaan yhdessä. Tällä on eniten merkitystä suuremmissa tiloissa, joissa laitteita hankitaan ja huolletaan useiden vuosien ajan ja joissa vaihtoliittimet on vaihdettava kauan sitten asennettuihin osiin.

Mukautetut vaatimukset ovat yleisiä teollisissa ympäristöissä, erityisesti silloin, kun laitteet käyttävät epätyypillisiä porttikokoja tai epätavallista reititysgeometriaa. OEM-letkuliitosten valmistaja tai räätälöityjen letkuliitosten toimittaja, joka voi säätää taivutuskulmia, kierreyhdistelmiä tai kokonaispituutta, antaa suunnittelutiimille enemmän joustavuutta kuin työskentely yksinomaan kiinteiden luettelokokojen kanssa. Hydrauliikkakohtaisissa sovelluksissa hydrauliletkujen toimittaja, jolla on oma suunnittelutuki, voi usein lyhentää uuden laitteen liitoskokoonpanon viimeistelyyn tarvittavaa aikaa.

Arvioitaessa OEM-teollisuusletkujen toimittajaa tai räätälöityä teollisuusletkuliitosten valmistajaa, se auttaa tarkastelemaan tuotannon johdonmukaisuutta, reagointikykyä teknisiin kysymyksiin sekä halukkuutta dokumentoida materiaali- ja mittamääritykset selkeästi, koska näillä tekijöillä on yleensä enemmän merkitystä projektin elinkaaren aikana kuin millään yksittäisellä liiketoimella.

Vakioletkuliitin vs teollisuusletkuliitin vs. teollisuusstandardi letkuliitin

Nämä kolme termiä kuvaavat toisiinsa liittyviä mutta erillisiä luokkia. Vakioletkuliitin viittaa yleensä peruskokoonpanoon, joka on laajalti saatavilla yleiskäyttöön. Teollisuusletkuliitin on rakennettu raskaammalla rakenteella, joka on tarkoitettu vaativiin käyttöympäristöihin, kuten tuotantolaitoksiin tai rakennuskoneisiin. Teollisuuden standardiletkuliitin yhdistää molemmat ideat ja täyttää tunnustetut mitta- ja kierrestandardit, mutta on myös valmistettu teollisiin käyttöolosuhteisiin, mikä tukee sekä vaihdettavuutta että kestävyyttä samanaikaisesti.

Standardi letkuliitin Teollisuuden letkuliittimet Teollisuuden standardi letkuliitin

Yllä oleva kaavio heijastaa yleistä sijoittelua viidellä käytännön mittasuhteella tarkkojen mittausarvojen sijaan. Käytännössä tavallinen letkuliitin toimii hyvin yleiskäyttöisiin, vähän monimutkaisiin tehtäviin, kun taas teollinen standardi letkuliitin sopii sovelluksiin, jotka edellyttävät sekä mittojen yhteensopivuutta olemassa olevien laitteiden kanssa että jatkuvaan teolliseen käyttöön sopivaa rakennetta.

Tietoja OPK Fittingistä

OPK FITTING Hydraulic Equipment Factory toimii Kiinassa toimivana teollisuusletkujen toimittajana ja vakioletkuliitosvalmistajana, jonka tuotantotausta keskittyy hydrauliikkaputkiin ja -liittimiin. Tehdas toimii useilla eri materiaaleilla ja painetasoilla sekä erikokoisilla joustavilla hydrauliletkuilla, letkuliittimillä ja sovittimilla, ja se toimittaa komponentteja, joita käytetään hydrauli- ja nesteensiirtojärjestelmissä koneissa, metallurgiassa, öljyteollisuudessa, rakentamisessa, laivanrakennuksessa, ilmailuteollisuudessa, maataloudessa, lääketeollisuudessa ja elintarviketeollisuudessa.

ODM- ja OEM-räätälöintituki korkeapaineisille hydrauliliittimille ja hydrauliöljyputkien liitoksille
Yli 10 vuoden valmistustausta hydrauliputkien ja liitosten parissa
Suunnittelutiimi, jolla on käytännön kokemusta useista teollisista asennuskokoonpanoista
Tuotantotapa keskittyi tasaiseen tuotteiden laatuun ja reagoivaan asiakasviestintään

Suunnittelutiimeille, jotka vertaavat teollisuusletkuliitosten valmistajaa tulevaan projektiin, OPK Fitting toimii kotimaisesta tehtaasta ja tukee sekä vakioluettelokonfiguraatioita että mukautettuja asennuspyyntöjä yllä kuvatuilla toimialoilla.

Usein kysyttyjä kysymyksiä teollisuusletkuliittimistä

Seuraavat kysymykset kuvastavat insinöörien ja ostajien yleisiä aiheita arvioidessaan uusien tai olemassa olevien laitteiden teollisuusletkujen asennusta ja standardiletkuliitosvaihtoehtoja.

Mihin teollisuusletkuliittimiä käytetään

Teollisuusletkuliittimiä käytetään nesteiden siirtoon, hydraulijärjestelmiin, paineilmalinjoihin ja kemikaalien kuljetukseen valmistus-, rakennus- ja käsittelylaitteiden välillä.

Mitkä ovat erityyppiset letkuliittimet

Yleisiä tyyppejä ovat suorat liittimet, kulmaliittimet, T-liittimet, sovittimet ja liittimet, joista jokainen sopii erilaisiin reititys-, virtauksenjako- tai pikaliitäntöihin.

Miten mittaan letkun liittimen koon

Letkuliittimen mittaamiseen kuuluu yleensä kierteen ulkohalkaisijan ja kierteen nousun tarkistaminen, minkä jälkeen molempien lukujen vertaaminen letkuliittimen kokotaulukkoon varmistaa kierteen tyypin ja viivan koon.

Mitä kierretyyppejä käytetään teollisuusletkuliittimissä

Teollisissa letkuliittimissä käytetään yleisesti NPT-, BSP-, JIC-, ORFS- ja metrisiä kierteitä, ja näiden letkuliitoskierretyyppien ymmärtäminen auttaa estämään poikkikierteityksen ja vuotokohdat asennuksen aikana.

Mistä materiaaleista teollisuusletkuliittimet on valmistettu

Liittimet valmistetaan yleensä hiiliteräksestä, seosteräksestä ja messingistä, ja ruostumattomasta teräksestä valmistettu letkuliitin tai messinkiletkuliitin valitaan usein syövyttäviin, hygieenisiin tai matalapaineisiin sovelluksiin.

Kuinka paljon painetta teollisuusletkuliitin kestää

Paine capacity varies by material, size, and design, and a high pressure hose fitting is generally rated for a working pressure range specified by its manufacturer rather than a single fixed number.

Kuinka kauan teollisuusletkuliittimet kestävät

Letkuliitosten käyttöikä riippuu materiaalista, käyttöolosuhteista ja huoltotiheydestä, ja oikein sovitetut ja hyvin huolletut liittimet kestävät yleensä kauemmin kuin työympäristöönsä sopimattomat liittimet.
