Mikä on teollisuusletkuliitin? Täydellinen opas

Mikä an Teollisuuden letkuliittimet Onko ja miksi sillä on merkitystä

An teollisuusletkuliitin on liitinosa, joka liittää joustavan letkun putkeen, venttiiliin, pumppuun, sylinteriin tai muuhun letkuun tiivistämällä liitoksen niin, että neste tai kaasu voi kulkea järjestelmän läpi ilman vuotoa. Se koostuu tyypillisesti kytkentärungosta, holkista tai holkista, joka tarttuu letkuun, ja vastakkaisessa päässä olevasta kierteestä tai laippaliitännästä, joka sopii yhteen muun järjestelmän kanssa.

Suurin osa nykyään myytävistä teollisuusletkuliittimistä on valmistettu teollisuuden standardiletkuliittimiksi, mikä tarkoittaa, että kierteen muoto, tiivistyskulma ja mitat noudattavat tunnustettuja spesifikaatioita, kuten SAE, DIN, ISO tai BS, pikemminkin kuin yksittäisen patentoidun suunnittelun. Tämä standardisointi mahdollistaa yhden tuotantoajon liitoksen luotettavasti ja kokonaan muualta valmistetun letkun, venttiilin tai sylinteriportin kanssa, millä on valtava merkitys hydrauli- ja nesteensiirtojärjestelmissä, joissa yhteensopimattomuus voi tarkoittaa pikemminkin paineen alaista vuotoa kuin pientä haittaa.

Tämän oppaan loppuosassa käydään läpi, miten tavallinen letkuliitin rakennetaan, miten kierre- ja tiivistysstandardeja verrataan, kuinka hydrauliletkuliitin mitoitetaan tietylle paineelle ja letkun halkaisijalle ja mitä kannattaa etsiä teollisuusletkujen valmistajalta.

Mikä on a Vakioletkuliitin

Vakioletkuliitin on liitäntä, joka on rakennettu julkaistujen mitta- ja kierrespesifikaatioiden mukaan mukautetun tai patentoidun geometrian sijaan. Hydrauli- ja teollisuusletkutyössä eniten viitattuja teknisiä tietoja ovat SAE-suorakierteiset ja laippaliittimet, kaikissa eurooppalaisissa laitteissa yleiset DIN-metriset liittimet, rajat ylittävään laiteyhteensopivuuteen käytettävät ISO-liittimet sekä Ison-Britannian ja Kansainyhteisön markkinoilla yleiset BS-liittimet.

Teollisuusstandardin letkuliittimen valitseminen patentoidun suunnittelun sijaan yksinkertaistaa yleensä tulevaa huoltoa, koska varaosia voidaan hankkia useammalta kuin yhdeltä tuotantolinjalta ilman, että liitoskohtaa suunnitellaan uudelleen.

Kuinka teollisuusletkuliittimet toimivat: ydinkomponentit

Jokaisessa teollisuusletkuliittimessä on kolme toiminnallista vyöhykettä kierrestandardista tai letkun koosta riippumatta.

Letkuliitin ja holkki

Liitosrunko työntyy letkun päähän tai sen päälle, ja holkki tai holkki puristuu letkun ympärille puristamisen aikana lukitakseen liittimen paikoilleen ja tiivistäen ulomman letkun kerroksen liittimen vartta vasten.

Kierteen ja tiivisteen liitäntä

Liittimen vastakkaisessa päässä on kierre tai laippa, joka liitetään muuhun järjestelmään. Tiivistys tapahtuu joko kartiomaisen kierteen kautta, joka tiivistyy kosketuksessa, rinnakkaisen kierteen kautta, joka on yhdistetty O-renkaaseen tai sidottuun aluslevyyn, tai laippa- ja kartiopinnan kautta, joka tiivistyy metallin ja metallin välisen kosketuksen kautta vääntömomentin vaikutuksesta.

Puristetut vs. uudelleenkäytettävät liittimet

Puristusliittimet liitetään letkuun pysyvästi puristuskoneella, eikä niitä voi irrottaa katkaisematta letkua, kun taas uudelleenkäytettävät tai kentällä kiinnitettävät liittimet ruuvataan tai puristetaan letkun päähän, ja ne voidaan purkaa ja asentaa takaisin, mikä sopii kenttäkorjaustilanteisiin, joissa puristuskonetta ei ole saatavilla.

Korkeapaineletkuliittimen mitoitus letkun halkaisijan mukaan

Käyttöpaineen kapasiteetti yleensä laskee letkun sisähalkaisijan kasvaessa, koska suurempi poraus tarvitsee suhteellisesti paksumman vahvistuskerroksen kestämään saman seinäjännityksen. Halkaisijaltaan pienen letkun korkeapaineletkuliitin kestää usein huomattavasti korkeamman työpaineen kuin sama liitinperhe halkaisijaltaan suuremman letkun kanssa , minkä vuoksi koon mitoitus pelkästään halkaisijan mukaan ilman paineluokituksen tarkistamista on yleinen määrittelyvirhe.

Kuva 1: Yleiset vertailutyöpainealueet letkun reiän koon mukaan. Todelliset arvot riippuvat vahvistuskerroksista, sovitussuunnittelusta ja käytetystä turvatekijästä.

Hydrauliletkuliittimen valintakriteerit

Halkaisijan ja paineen lisäksi useat muut parametrit määräävät, toimiiko hydrauliletkuliitin luotettavasti tietyssä järjestelmässä.

Kuva 2: Yleinen heikkenemistrendi, jossa painekapasiteetti laskee käyttölämpötilan noustessa ilmaistuna prosentteina nimelliskylmäpaineesta.

Kierreletkun liitostyypit selitetty

Kierreletkuliittimessä voi käyttää useita eri kierteitä ja tiivistysgeometrioita, ja väärän kahden sekoittaminen yhteen on yksi yleisimmistä syistä hydraulijärjestelmän vuotaviin liitäntöihin.

NPT lanka

National Pipe Tapered kierretiivisteet kiilaamalla kartiomaiset uros- ja naaraslangat yhteen, tyypillisesti kierretiivisteaineella, ja se on yleinen yleisissä teollisuus- ja maatalouskoneissa.

BSP lanka

British Standard Pipe -kierre on sekä kartiomaisessa että yhdensuuntaisessa muodossa, ja rinnakkaisversio tiivistyy sidotun aluslevyn kautta kierrehäiriöiden sijaan, mikä on yleistä Euroopan ja Kansainyhteisön markkinoiden laitteissa.

JIC lanka

Joint Industry Councilin liittimissä käytetään 37 asteen laippatiivistettä rinnakkaisessa kierteessä, mikä antaa vahvan metalli-metallitiivisteen, joka toimii hyvin tärinässä ja jota käytetään laajasti Pohjois-Amerikan hydraulijärjestelmissä.

ORFS lanka

O-rengas Face Seal -liittimet käyttävät tasapintaista O-rengasta laippa- tai kierretiivisteen sijasta, mikä on yksi vuodonkestävimmistä liitännöistä korkeapainehydrauliisissa sovelluksissa.

Metrinen lanka

Metrinen kierreliittimet, jotka on usein yhdistetty 24 asteen kartioon ja O-renkaaseen, ovat yleisiä Euroopassa rakennetuissa koneissa ja niitä määritetään yhä enemmän globaaleille markkinoille suunnitelluissa laitteissa.

Kuva 3: Yleinen vertailupainekyky kierre- ja tiivistegeometrian mukaan. Todelliset arvot vaihtelevat sovituksen koon, materiaalin ja valmistajan suunnittelun mukaan.

Materiaali- ja pinnoitevaihtoehdot teollisuusletkuliittimiin

Hiiliteräs on edelleen yleisin asennusrungon materiaali yleisessä hydraulisessa kunnossapidossa, ja se on tyypillisesti viimeistelty sinkki- tai sinkki-nikkelipinnoitteella kestämään pintakorroosiota varastoinnin ja kenttäkäytön aikana. Ruostumattomasta teräksestä valmistetut liittimet maksavat enemmän koneistamisesta, mutta kestävät paljon paremmin korroosiota meri-, kemian-, elintarvike- ja lääkeympäristöissä, joissa pesu tai suolaaltistus on rutiinia. Messinkiliitokset esiintyvät pääasiassa matalapaineisissa ilma- ja vesilinjoissa, joissa työstettävyys ja kohtuullinen korroosionkestävyys vaikuttavat enemmän kuin maksimipainekapasiteetti.

Kuva 4: Suhteellinen vertailu viiden käytännön tekijän välillä yleisellä viiden pisteen tekniikan vertailuasteikolla.

Teollisuuden letkuliittimiin luottavat teollisuudenalat

Teollisuuden ja teollisuuden standardiletkuliittimet näkyvät kaikkialla, missä nesteen tai kaasun täytyy kulkea joustavan liitännän kautta jäykän putkilinjan sijaan. Yleisiä toimialoja ovat:

• Rakennus- ja maansiirtokoneiden hydraulipiirit
• Maatalouslaitteiden ja työkoneiden hydrauliikka
• Laivojen ja laivojen nestejärjestelmät
• Metallurgian ja öljynjalostuslaitoksen putkistot
• Elintarvikkeiden ja lääkkeiden käsittelylinjat, jotka vaativat saniteettivarusteita
• Avaruuslentojen ja ilmailun maatukilaitteet

Jokaisella sektorilla on taipumus suosia tiettyä materiaalin, kierrestandardin ja tiivistysmenetelmän yhdistelmää käsiteltyjen nesteiden, ympäristön ja sen mukaan, kuinka usein liitos puretaan huoltoa varten.

Mukautetut letkuliittimet ja OEM-letkuliittimet

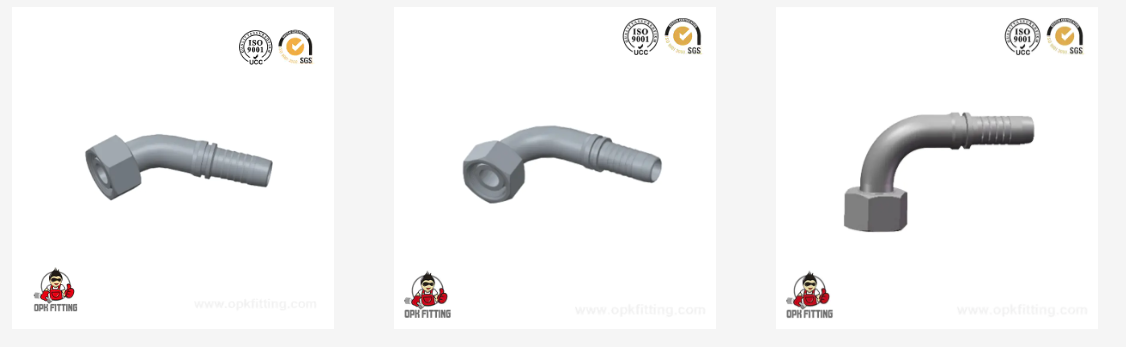

Vakioluetteloliittimet kattavat useimmat sovellukset, mutta jotkin laiteasettelut edellyttävät mukautettua letkuliitintä, joka on rakennettu tietyn mutkakulman, pituuden tai porttikonfiguraation ympärille, jota luettelon osa ei voi vastata. Asiakkaan oman piirustuksen tai näyteosan mukaan valmistettujen OEM-letkuliittimien ansiosta laitevalmistajat voivat integroida liittimen, joka vastaa heidän tarkkaan kuoreen ja asennustarpeeseensa sen sijaan, että mukauttaisivat asettelua vakioosan ympärille.

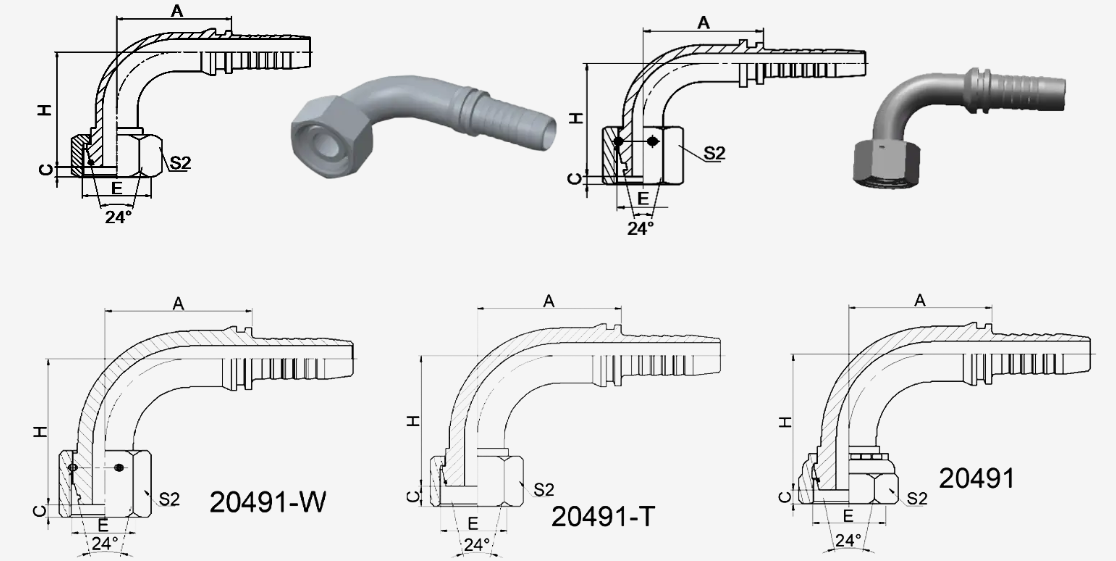

Kyynärnivelet ovat yleinen tilauspyyntö, koska taivutuskulma ja säde vaihtelevat suuresti konemallien välillä. Kulmaliitoksen valmistaminen integroidulla muovausprosessilla suurtaajuisella lämmittimellä ja tietokoneohjatulla putken taivuttimella säilyttää yleensä tiukemman mittayhteensopivuuden koko tuotantojakson ajan kuin erillisistä hitsatuista segmenteistä kootut liittimet.

Asennuksen ja puristamisen parhaat käytännöt

Oikea asennustekniikka suojaa sekä tiivisteen eheyttä että hydrauliletkuliittimen käyttöikää. Puristustoimintojen kenttätiedot viittaavat johdonmukaisesti pieneen määrään vaiheita, jotka estävät suurimman osan varhaisista vioista.

1. Leikkaa letkun neliö käyttämällä oikeaa letkunleikkuutyökalua käsisahan sijaan, koska vino leikkaus estää jopa holkin kosketuksen.
2. Kuori vain ulompi kansi, kun liittimen rakenne edellyttää liukuvaa letkua, noudattaen tarkasti liittimen valmistajan nauhan pituutta.
3. Työnnä letku kokonaan liittimeen ennen puristamista niin, että vahvistuskerros asettuu holkin koko pituudelta.
4. Aseta puristuskone täsmälleen kyseiselle liitos- ja letkuyhdistelmälle määritettyyn suuttimen kokoon ja paineeseen.
5. Suorita koepainetesti valmiille kokoonpanoille ennen niiden käyttöönottoa varmistaaksesi, ettei puristus- tai kierreliitännässä ole vuotoa.
6. Huuhtele ja sulje valmiit kokoonpanot, jotta lika ei pääse poraamaan ennen asennusta.

Teollisuusletkuliitosten valmistajan valitseminen

Teollisuuden letkuliitosten valmistajan tai teollisuusletkujen toimittajan valitseminen edellyttää, että katsotaan luettelosivulta tuotantokapasiteettia, koska tasainen puristuslaatu ja mittatarkkuus koko tilausajon aikana ovat yhtä tärkeitä kuin alkuperäinen näyteosa.

OPK FITTING Hydraulic Equipment Factory on yksi esimerkki letkuliitostehtaasta, joka on rakennettu hydrauliputkien ja adapterien tuotannon ympärille ja joka kattaa letkuliittimet, sovittimet ja joustavat hydrauliletkut useilla eri painetasoilla ja -kokoisilla. Tällaisten laitosten tuotteita käytetään tyypillisesti hydrauli- ja nesteensiirtojärjestelmissä koneissa, metallurgiassa, öljyteollisuudessa, rakentamisessa, laivanrakennuksessa, ilmailu- ja avaruusteollisuudessa, maataloudessa, lääketeollisuudessa ja elintarviketeollisuudessa. Tehdas toimii Ningbo Citystä Zhejiangin maakunnassa Kiinassa, alueella, jolla on pitkäaikainen hydrauliputkien tuotanto ja vahva kuljetusinfrastruktuuri sekä meri- että lentoreiteillä.

Valmistusvaiheet tällaisessa laitoksessa sisältävät tyypillisesti putken leikkaamisen, kumin irrotuksen, letkun puristamisen, koepainetestauksen ja huuhtelun, joita tukee itse liitinkappaleiden CNC-työstökapasiteetti. Verrattaessa teollisuusletkujen valmistajaa toiseen, insinöörit kysyvät usein CNC-koneiden lukumäärästä ja yleisestä tuotantokapasiteetista, fyysisten ja mittaominaisuuksien omasta testausmahdollisuudesta sekä siitä, tukeeko tehdas sekä asiakkaiden piirustuksista valmistettuja OEM-letkuliittimiä että vakioluettelotuotantoa rinnakkain.

Usein kysytyt kysymykset

• Q1: Mikä on teollisuusletkuliitin

  V: Se on liitinosa, joka liittää joustavan letkun putkeen, venttiiliin, pumppuun tai sylinteriporttiin ja tiivistää liitoksen niin, että neste tai kaasu voi kulkea järjestelmän läpi ilman vuotoa.

• Q2: Mikä on tavallinen letkuliitin

  V: Se on julkaistun kierteen ja mittamäärittelyn, kuten SAE, DIN, ISO tai BS, mukaan rakennettu liitin, mikä mahdollistaa sen luotettavan yhdistämisen useamman kuin yhden tuotantolähteen osien kanssa.

• Q3: Mihin letkuliittimiä käytetään

  V: Ne yhdistävät joustavat letkuosat jäykkiin putkistoon, pumppuihin, venttiileihin ja sylintereihin hydraulisissa, pneumaattisissa ja yleisissä nesteensiirtojärjestelmissä.

• Q4: Kuinka teollisuusletkuliittimet toimivat

  V: Holkki tai holkki puristuu letkun ympärille tarttumaan ja tiivistämään letkun liitosrunkoon, kun taas vastakkainen pää yhdistyy järjestelmään sopivan kierteen tai laippaliitännän kautta.

• K5: Mitä eroa on puristetulla ja uudelleenkäytettävällä letkuliittimellä?

  V: Puristusliitin kiinnitetään pysyvästi letkuun puristuskoneella, kun taas uudelleenkäytettävä liitin ruuvaa tai puristaa letkun päähän ja voidaan irrottaa ja asentaa takaisin letkua leikkaamatta.

• Q6: Kuinka valitsen oikean kierretyypin hydrauliletkuliittimelle

  V: Sovita ensin kierretyyppi liitäntälaitteiston porttiin ja varmista sitten, että liittimen paineluokitus ja tiivistetyyppi sopivat käytettävään käyttöpaineeseen ja nesteeseen.

• Q7: Mitä tuotteita voit tarjota

  V: Tuotanto kattaa SAE-, DIN-, ISO-, BS- ja muiden kansainvälisten standardien mukaiset letkuliittimet, holkit, siirtymäliittimet ja hydrauliliittimet.

• Q8: Entä yrityksesi tuotantokapasiteetti

  V: Tehtaalla on käytössä yli 100 CNC-työstökonetta, joita tukee asennussuunnitteluun ja prosessien parantamiseen keskittynyt tutkimus- ja kehityshenkilöstö.

• Q9: Kuinka yrityksesi varmistaa tuotteiden laadun

  V: Jokainen tuotantoprosessi sisältää inline-tarkastuksen, ja valmiit tuotteet testataan asiakkaiden vaatimusten ja kansainvälisten standardien mukaisesti käyttämällä omaa tarkastusjärjestelmää, joka kattaa materiaalien ominaisuudet ja mittatarkkuuden.

• Q10: Tuotatko vakioosia

  V: Tuotanto perustuu ensisijaisesti kansainvälisiin standardiosien spesifikaatioihin, mikä tukee yhteensopivuutta yleisten kierre- ja liitäntästandardien välillä.

• Q11: Kuinka kauan kestää saada vastaus kyselyn lähettämisen jälkeen

  V: Tiedusteluihin vastataan työpäivinä yleensä neljän tunnin sisällä niiden vastaanottamisesta.

• Q12: Voitko toimittaa mukautettuja tai OEM-letkuliittimiä

  V: Kyllä, mukautetut letkuliittimet ja OEM-letkuliittimet kehitetään ja valmistetaan asiakkaan piirustusten tai näyteosien mukaan, mukaan lukien mukautetut kulmaliitoskokoonpanot.
